您的位置： 首頁 > HDB產品 > 絲桿步進電機 > 20mm直線絲桿步進電機

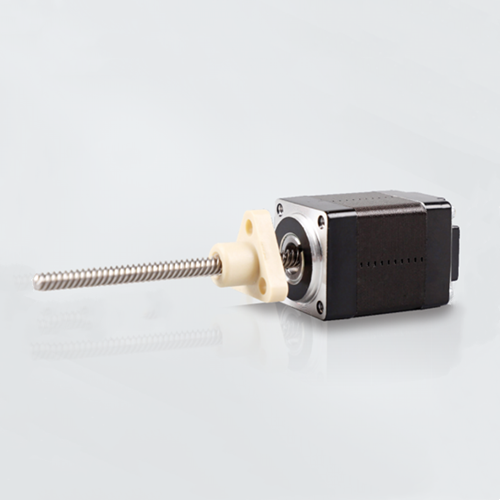

外部驅動式20mm直線絲桿步進電機
-
1、螺母往復運動；
2、最大推力60N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

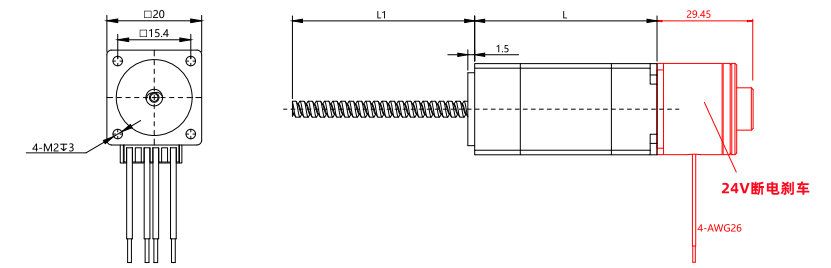

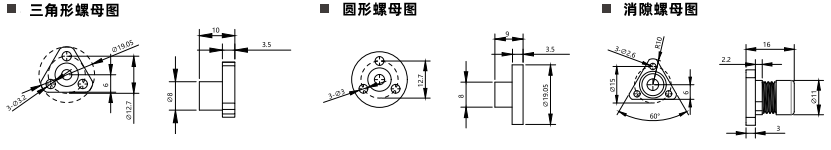

外形尺寸
-

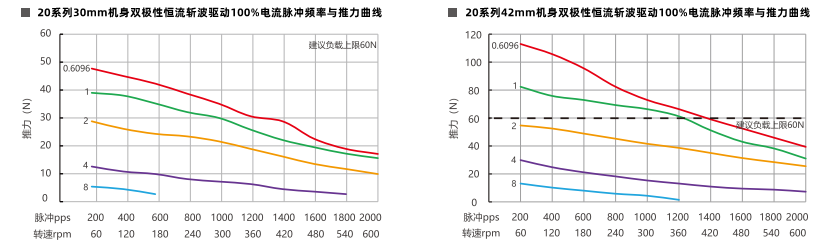

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
08E3005A1-X-□□□
|
規格 |
說明 |
|
08 |
電機外徑：20mm |
|
E |
電機類型：外部驅動式 |
|
30 |
機身長度：30mm |
|
05 |
額定電流：0.5A |
|
A1 |
絲桿代碼 |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
08E3005A1-X-□□□ |
2.5V |
0.5A |
0.018N.m |
30mm |
脈沖型S-224D |
|
08E4205A1-X-□□□ |
6.3V |
0.5A |
0.03N.m |
42mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程 |
步長1.8°（mm） |
斷電自鎖力（N） |
|
A1 |
3.5mm |
0.6096 |
0.003048 |
80 |
|
A2 |
1 |
0.005 |
40 |
|
|
A3 |
2 |
0.01 |
10 |
|
|
A4 |
4 |
0.02 |
1 |
|
|
A5 |
6 |
0.04 |
0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
